德瑪特直線模組LH系列，為了滿足各類直線位移的要求而推出的高性能解決方案，模組可采用光柵、磁柵、高剛性導軌、大推力直線電機，并提供多動子獨立控制解決方案，并可根據客戶的設備需要進行定制化開發。

德瑪特直線模組單條模組最長可達7m，可進行無限長拼接，可根據客戶實際工作狀況需求定制所需長度和動子數量。
在動力電池鋰電池生產中，此直線模組可用于疊片機、切疊一體機、切片機、分切機、PACK線等工藝階段提供動力。也可以用于各類類似的線性高速運動加工場景。
最大負載能力：300kg
重復定位精度：±2μm
最大運動速度速度：5m/s

特點說明

隨著對產品質量和生產效率要求不斷提高，對驅動設備的速度和精度的要求也在不斷提高。德瑪特直線模組，除了對速度和精度要求的滿足，還可滿足長行程、智能化、高效率、低空間占用率等各種需求，并可以搭配不同的載具，實現各類產線和設備的高速定位與搬運工作。

1、高載荷

得益于德瑪特獨有的直驅技術，雙軌道大推力直線電機加持，可實現最大水平負載
180KG
需要大負載，請選擇德瑪特LH210-S3。如需要更高達到300KG的負載能力，請聯系客服定制開發。

2、超高精度

傳統絲桿模組，精度往往最高5μm左右，并且在使用過程中容易造成磨損，使精度快速降低。德瑪特直線模組，無需后續維護，長時間保持超高精度與重復定位精度，重復定位精度±2μm。德瑪特也可定制精度為±1μm或以上的產品，請撥打德瑪特客服電話聯系技術人員溝通。

3、超長行程

單款最大行程7m，可視需求定制，多模組拼接，理論可以無限長。

4、高速度、高加速度

為了提高生產效率，高加速與高速度是所有驅動和傳動系統最具價值的參數，LH系列直線模組，內置德瑪特直線電機，最高速度可達5m/s，最高加速度可達5G。（測試數據為理論最大值，標準品根據實際需求和負載情況有所降低，最高速度為2m/s。）

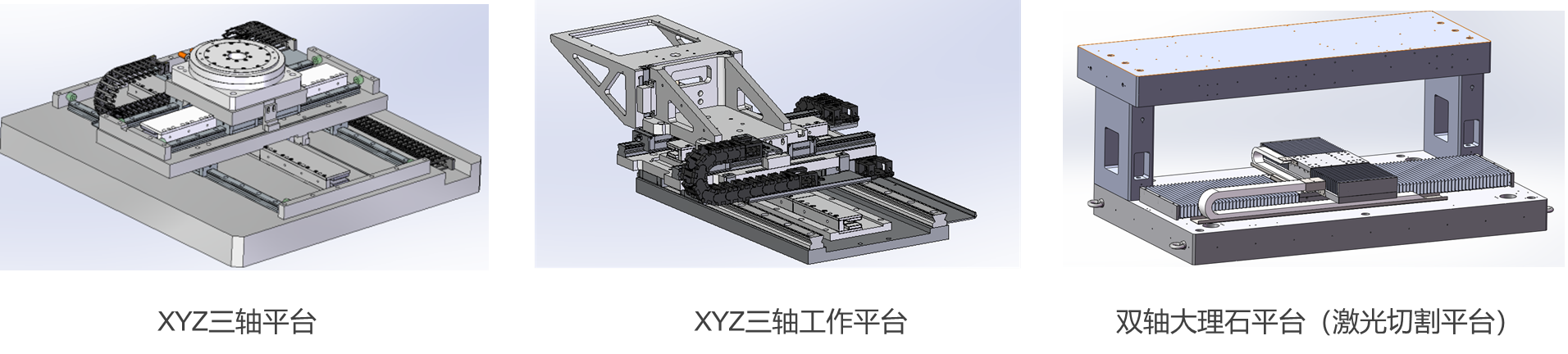

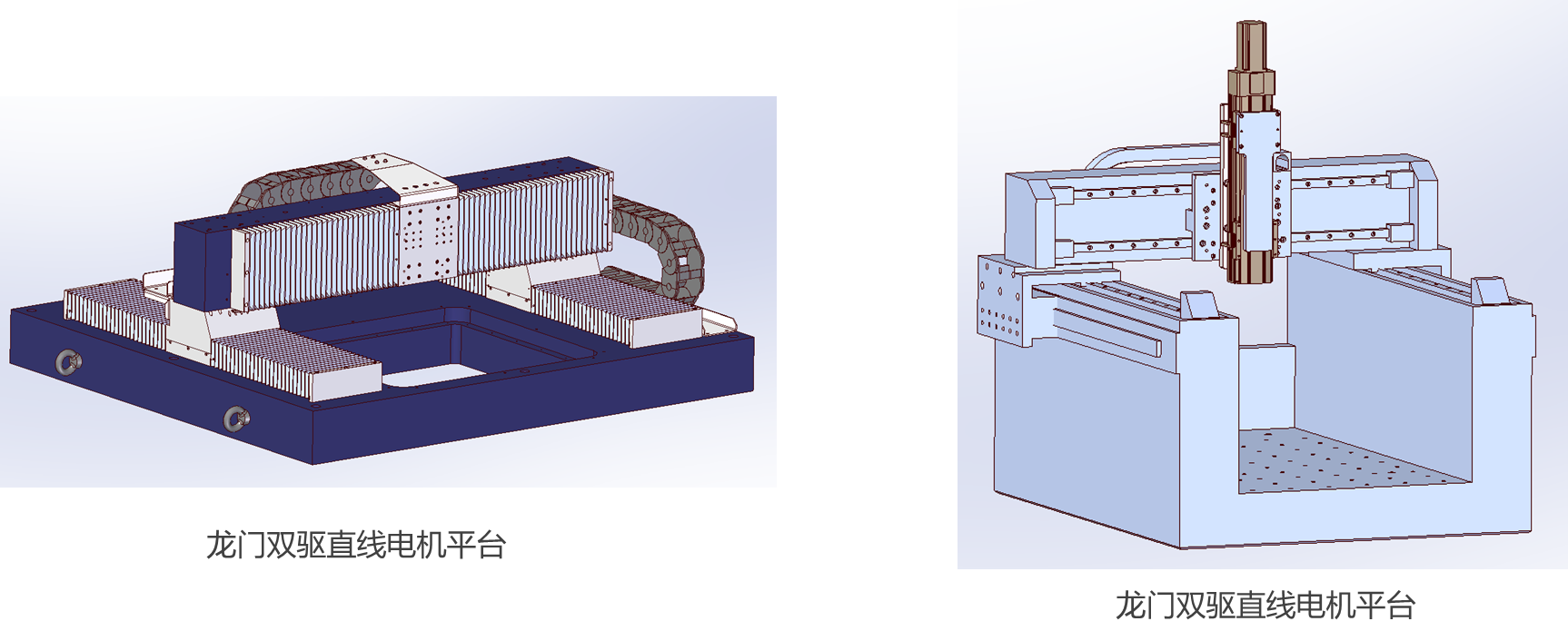

5、多種定制化和組合使用方式可選

為了滿足各種加工需求，德瑪特直線模組可進行各種模式的組合使用。




6、無磨損，長壽命，維護簡單

因為沒有中間傳動部件，采用電磁效應直接驅動工作平臺，因此沒有傳統絲桿模組或皮帶模組的易損件損耗，能夠長時間維持精度，大大降低后續維護投入。

7、優秀的直線度與平面度表現

得益于德瑪特產品對精度的不斷追求，德瑪特直線模組產品保持了高直線度和平面度表現，LH系列直線模組，在大理石平臺上，能實現±0.5μm/m的直線度，平面度低于3μm/m.

8、交期短、價格競爭力強

德瑪特年產量超過5萬臺套，廠房面積超過10000平方米，絕大部分配件自主生產，并且外購產品大部分都有自研替代型號，無“卡脖子”問題，價格極具競爭力。

產品視頻

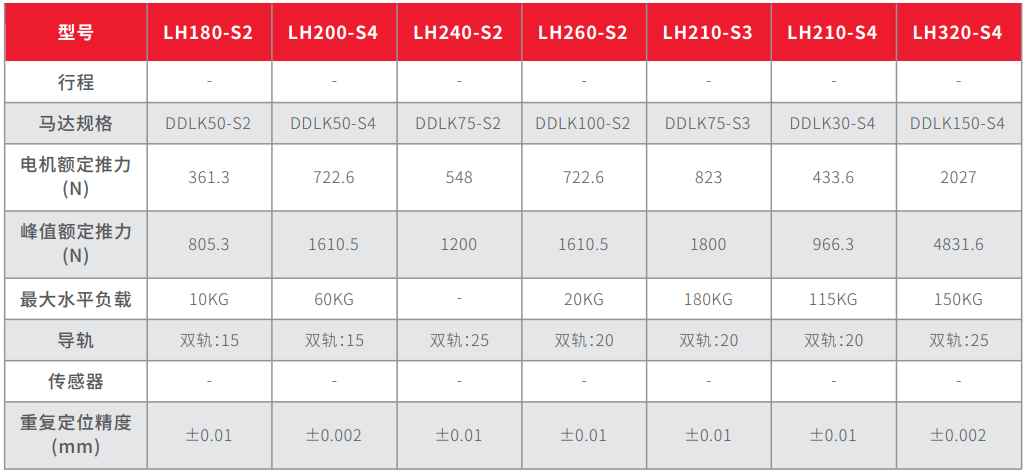

直線模組技術參數
