中空旋轉平臺集高工作效率,高精度,高剛性,高性?xún)r(jià)比于一身。承載穩重,可搭配AC伺服馬達或步進馬達做任意角度分割,既可滿足凸輪分割器無法達到之數位控制,定位精度又可媲美DD馬達??纱蠓冉档统杀?。



DD馬達與中空旋轉平臺之間的區別

DD馬達的精度:從精度的角度來講,DD馬達是占有優勢的跟中空旋轉平臺相比,DD馬達都配置了高解析度的編碼器,因此它的精度可以達到比普通伺服高一個等級的精度。

中空旋轉平臺的精度:中空旋轉平臺在組裝完成后,以平臺的交叉滾子軸承為旋轉中心,再次對轉盤的外徑,端面進行磨削(標準級為精車),保證轉盤的同軸度,平行度等形位公差。更者,中空旋轉平臺通過改變兩齒輪中心距的方式來控制側隙,使得中空旋轉平臺的回轉間隙極小,重復定位精度在5弧秒以下。

DD馬達的特點:dd馬達和力矩電機轉速低、力矩大、過載能力強、響應快、線性好、力矩波動小等特點。它可以直接驅動負載而不需要誠速齒輪,提高了系統的運行精度。dd馬達力矩電機有平均氣隙、中間氣隙和氣隙三種不同的結構形式,實現不同的性能。小間隙滿足一般低精度要 求,氣隙機構利用氣隙的增大消除齒槽效應,為了減小力矩波動,磁阻的非線性變化。電樞電感小,電樞常熟小,制造成本高。氣隙結構電機的性能比氣隙機構電機又高,低于氣隙結構電機。其體積最大,制造成本氣隙式電機。優點較多,應用領域廣泛。

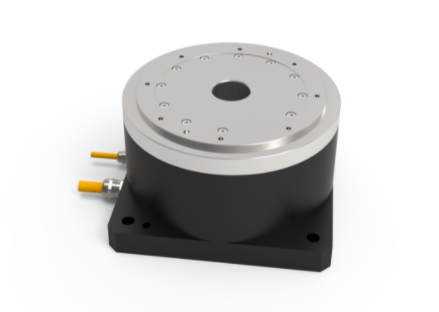

中空旋轉平臺的特點:中空旋轉平臺輸出盤中間為通孔,電機連接在側邊,方便走管走線??芍苯舆B接負載,中空旋轉平臺這點與分割器和DD馬達相同,可以將重物直接放在平臺上傳動。馬達任意安裝,中空旋轉平臺通過定制輸入法蘭及輸入軸孔的方式靈活變換電機接口尺寸大小,適合連接任意品牌的伺服電機及步進電機。
