環形直線電機流水線,為了實現高效精確的自動化裝配,需要實現頻繁的啟停。以滾輪環形導軌為基礎的環形自動化裝配流水線,不但可以實現頻繁的啟停,更可實現準停。

一:?jiǎn)巫杂啥冗\動

環形導軌上的小車,六個自由度有五個自由度受到了限制;工裝夾具是安裝在小車上的,要實現滑臺的頻繁啟停,只需要對一個自由度的運動進行控制,這個就非常容易實現:

 環形直線電機
而且這個自由度的運動,需要克服的主要是滾輪和導軌之間的摩擦力,潤滑狀態下摩擦系數為0.02;摩擦力小,可以實現更快的加減速,更高頻的啟停。

二:皮帶/滑座連接機構-緩沖裝置

多個滑座連接在同步帶上,要實現頻繁的加減速,將會(huì )對整個流水線的剛性提出很高的要求;為了減少沖擊,皮帶/滑座連接機構帶有橡膠緩沖裝置,這極大地延長了同步帶的使用壽命,常規來說,同步帶使用了五年之后依然不需要重新張緊;如果沒有這個緩沖裝置,加減速的過程中,同步帶會(huì )受到強烈的拉伸,會(huì )導致同步帶在較短的使用時間內伸長:

環形直線電機
此緩沖裝置,還有一個很重要的作用:

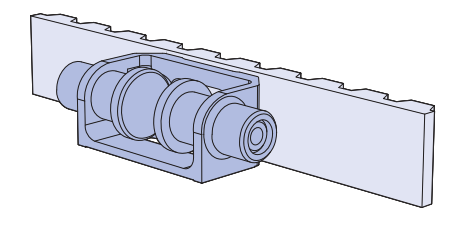

滑臺經過圓弧段的時候,滑臺中心的運動軌跡和圓弧導軌的的中心線是不重合的,而是更靠近圓心;也就是說在圓弧段上,滑臺和同步帶之間的距離稍微縮短了:

環形直線電機

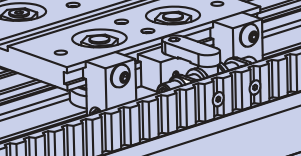

這樣的話,連接裝置,就需要設計成如下這種可活動式的,包含滑臺連接塊和皮帶扣;滑臺連接塊是夾在皮帶扣的兩個彈性塊之間,可前后移動;彈性塊具有一定的彈性,可施加一定的力在滑臺連接塊上,保證了驅動力的有效傳遞:

環形直線電機


三:鏈條/滑座連接機構-緩沖裝置

采用鏈條傳動的時候,也可以采用類似的緩沖裝置,區別在于:緩沖裝置安裝在滑座上。

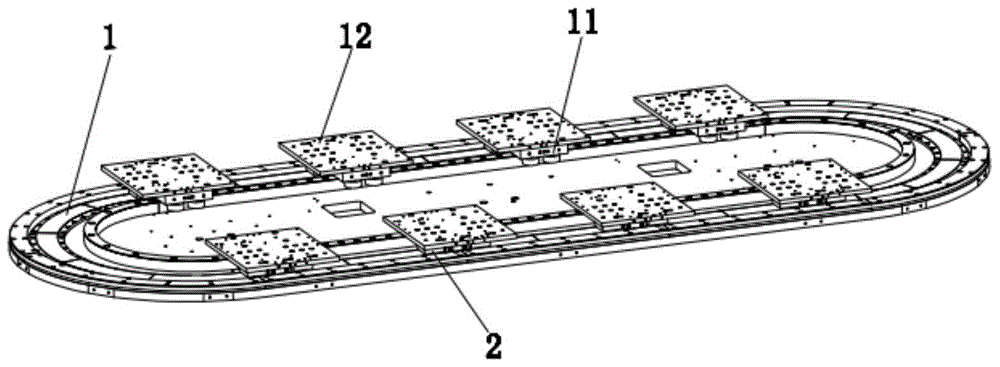

一種用于環形生產線的直線電機的制作方法
